功能区噪声监测系统综合解决方案


发布时间:

2023-05-11

背景

政策要求

2021年12月24日,《中华人民共和国噪声污染防治法》 (简称“噪声法”)正式公布,自2022年6月5日起施行。

2021年11月2日,《中共中央 国务院关于深入打好污染防治攻坚战的意见》要求:加强大气面源和噪声污染治理

2021年12月,关于印发《“十四五”生态环境监测规划》的通知(环监测(2021] 117号)

《“十四五”噪声污染防治行动计划》 (环大气[2023]1号)

执行标准

HJ906-2017 功能区声环境质量自动监测技术规范

HJ907-2017 环境噪声自动监测系统技术要求

HJ640-2012环境噪声监测技术规范城市声环境常规监测

GB3096-2008声环境质量标准

JJG449-2014倍频程和分数倍频程滤波器检定规程

JJG 778-2019 噪声统计分析仪检定规程

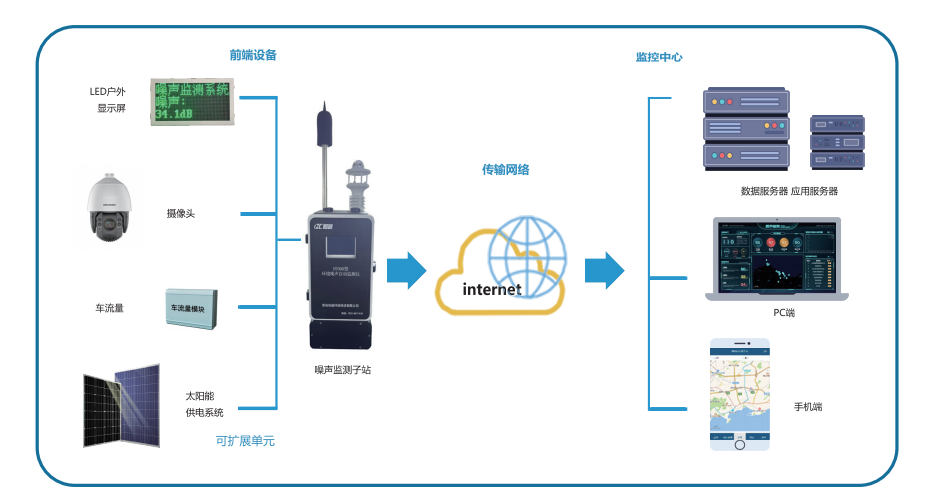

系统组成

H7000型环境噪声自动监测仪实现噪声自动监测的网络化、自动化和信息化,现场监测终端通过多种通讯方式与监控中心交互数据,监控中心通过噪声系统软件对噪声数据进行统计分析处理。系统具有无人值守、全天候连续运行、安装部署快捷、运行维护简单等特点。

适用于城市功能区噪声监测、交通噪声监测等应用领域,为各城市建设安静和谐环境提供了及时、准确的噪声监测数据,为声环境评价和治理提供了有效可靠的依据。



H7000型环境噪声自动监测仪

H7000环境噪声自动监测仪主要由噪声自动监测仪主机、户外传声套件、气象监测单元及噪声自动监测平台的相应软硬件组成 (可扩展LED户外显示屏、声源识别模块、车流量检测模块、视频监控装置、振动检测模块、太阳能供电系统、电磁辐射模块等)。

主要特点:

具备总值分析功能、积分测量功能 (包括自定义积分时间功能)统计分析功能(包括小时统计分析功能、天统计分析功能)、倍频程和1/3倍频程滤波器功能等;

所有外接模块,采用插拔式或旋转式连接。方便运维,快速即插即拔;

数据采集及存储单元采集时间可远程设置,具有数据存储、上传和接受指令功能,数据预处理功能,自动校时功能,死机后有自动重启功能;

设备具有故障信息上传,断电信息上传等功能;

支持远程升级系统,远程操控,自动校准等功能;

设备安装具备随机性,方便安装于智慧立杆、交通立杆、路灯杆等;

具有录音功能,可支持远程或本地设置触发录音条件,及录音时长等配置;

内部恒温恒湿,PTC加热,帕尔贴制冷;

支持wifi连接手机app,可方便现场维护

可选配LED户外显示屏、声源识别模块、车流量检测模块视频监控装置、振动检测模块、太阳能供电系统、电磁辐射模块等。

项目

技术指标

精度标准

符合GB/T3241-2010 1级的要求

测量范围

测量下限: <30dB;测量上限:>130dB

分辨率

0.1dB

测量频率范围

10Hz~20000Hz

频率计权

A计权、C计权、Z计权

时间计权

快(F)、慢(S) 采样时间隔不大于1s

测量参数

时间计权声级(9种瞬时值);时间计权声级的最大值(9种);时间计权声级的最小值(9种):等效连续声级(A、C、Z): 频率计权峰值声级(A、C、Z);声暴露级(A、C、Z)

统计功能

测量Lp、Leq、LAE、SD、LN (L5,L10,L50,L90,L95,N可以手动设置) Lmax、 Lmin,Ld、 Ln、Ldn和标准偏差SD

倍频程

具有倍频程或三分之一倍频程等实时频谱分析功能,1/1倍频程分析范围: 8HZ-16kHz、1/3倍频程分析范围:6.3Hz-20kHz

设备功能

具备总值分析功能、积分测量功能(包括自定义积分时间功能)、统计分析功能、倍频程和1/3倍频程滤波器功能等

录音时间

存储时间260d

卫星定位

支持北斗、GPS等

存储方式

NAND FLASH,SD卡等

存储时间

>5年(不音)

存储内容

瞬时声级数据、等效声级数据、统计声级数据、倍频程和1/3倍频程滤波器分析结果、录音文件、事件信息、外部设备数据

供电方式

支持交流AC200~220,50HZ;内置UPS不间断电源,停电后可保证主机正常工作,不少于24h

适用性工作温度

最低温度< -30℃,最高温度250℃

环境相对湿度

0%~100%(不凝结)

环境压力

65KPa-108Kpa

数据通讯

RS232,RS485串口通信,RJ45网口通信;3G/4G GPRS通信

通信协议

HJ212-2017协议,HJ660-2013协议

尺寸、重量

250x210x530mm、约18Kg

标准配置

主机(一级表)、户外传声套件、气象监测模块、噪声自动监测平台、电池、安装立杆、卫星定位

功耗

约5W

气象参数

风速(超声波)

测量范围:(0~75) m/s         精度:+3m/s

风向(超声波)

测量范围:0~360°(无死角)    精度:±3°

温度

测量范围:(-50~85)℃         精度:+0.2℃

湿度

测量范围:(0~100) %RH        精度:±2%RH

大气压

测量范围:(500~1100) hPa     精度:±1hPa

降雨量

测量范围:(0~200) mm/h       精度:5%(mm/h)

可选配置

声源识别系统

自动识别自然环境的典型声源,如雨、风、雷、鸟、虫鸣、蛙鸣等600+种噪声源目标分类。

测试数据准确率> 97.5%。

车流量

采用数字高清双雷达波检测技术,不受温差变化的影响。

同时可跨中央隔离带的防眩板、树从及金属护栏等障碍物检测到部分被遮挡的车辆。

可检测双向22条车道。

可添加模块

LED户外显示屏、摄像系统、振动检测模块、电磁辐射模块、太阳能供电系统、车流量检测模块。

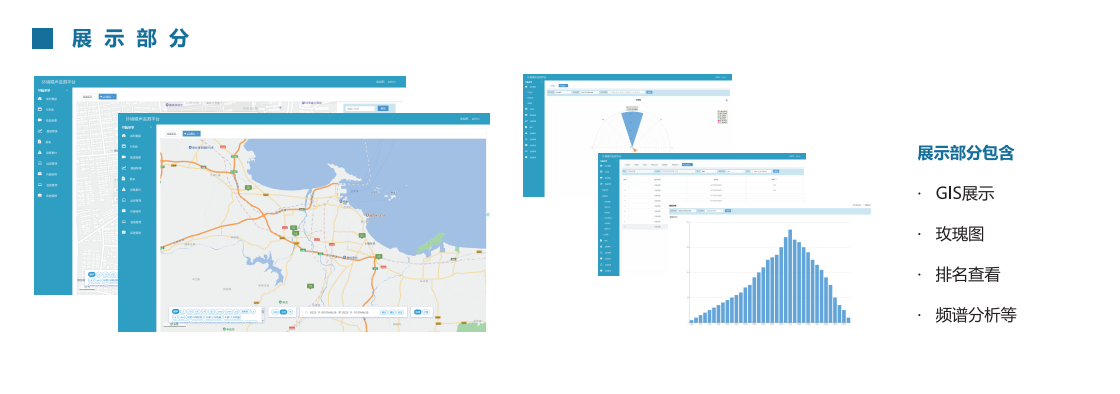

噪声监控平台

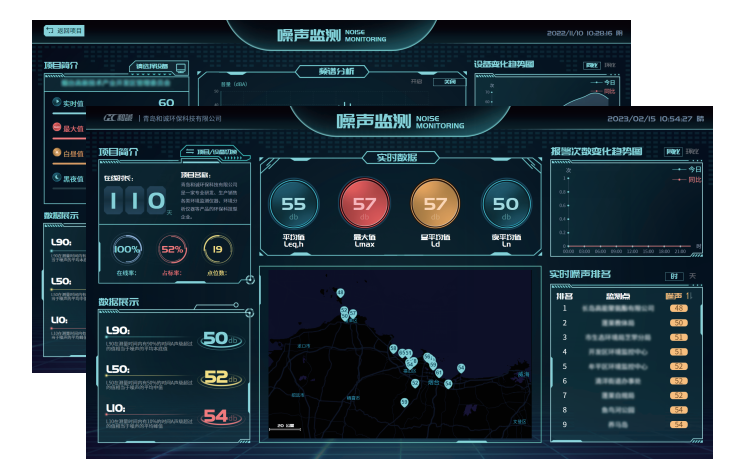

噪声可视化平台

可视化系统分为项目和设备两部分。

项目部分主要展示项目的简介、在线率、优良率和点位数等,点击点位名称可快速在地图中定位。

设备部分主要展示实时数据、频谱分析、实时数据折线图和异常噪声的查询及播放,同时可查看设备的地理坐标,点击频谱分析模块,可查看实时频谱数据。
