数据可视化监测平台主要显示一个项目的点位数据信息，包括点位数量、在线率、实时数据、点位排名等。

　　系统包括实时数据、历史数据、数据分析、报表查看和数据报警等，主要负责监测数据的收集、统计和管理，以及设备信息的远程设置等。

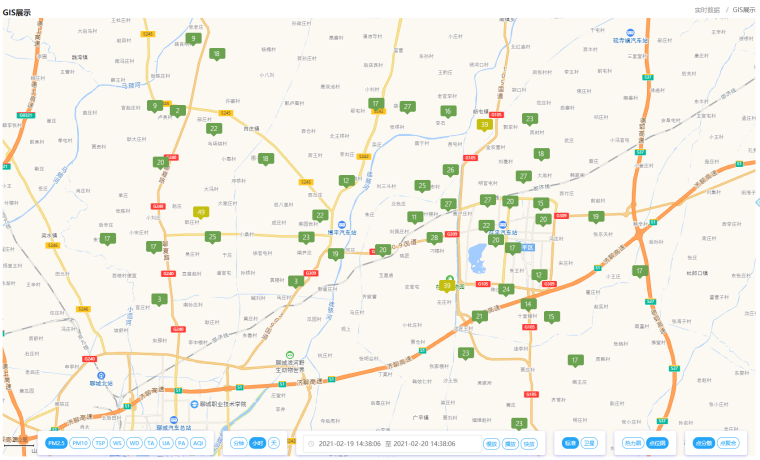

　　GIS展示

　　把点位根据地理信息显示在地图上，可使用标准地图或者卫星地图。点位上的数字为当前选中因子的小时数据，点位颜色为当前因子AQI的等级颜色；可通过切换因子、数据类型显示不同的数据；数据可以自动刷新；可选择点聚集或者点分散，点聚焦可对一个范围内数据进行叠加显示数量；可切换热力图和点位图；可选择一段时间对历史数据进行动态播放。





　　玫瑰图

　　通过选中设备一段时间内数据，显示风速风向玫瑰图；可对图片进行打印和下载。

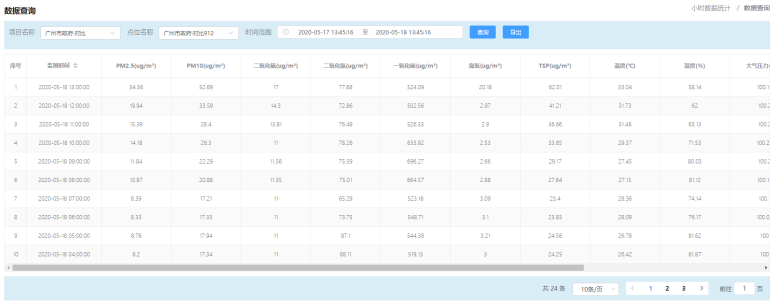

　　数据分析

　　数据分析模块支持针对不同监测点位在用户指定时间内的不同污染物的趋势分析，支持分钟数据、小时数据、天数据的趋势分析、历史数据查询和导出，支持风速、风向、温度、湿度、气压、雨水的趋势分析，实现单站点多污染物分析、多站点单污染物参数的对比分析等；实现对颗粒物、气象、噪声、新颗粒物、VOC历史数据查询，可查询各污染物的数值等。









　　报表查看

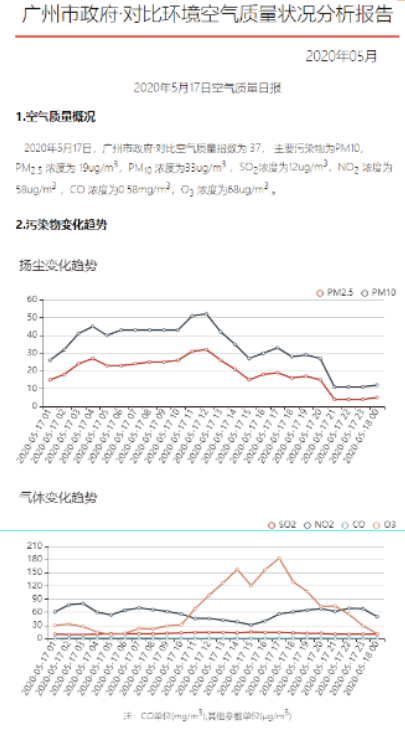

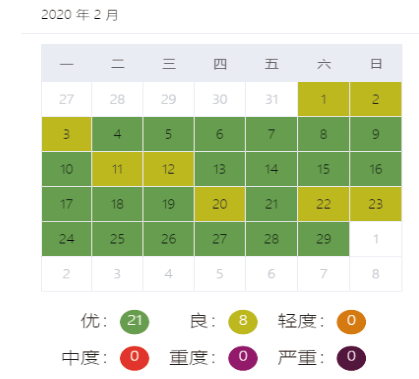

　　报表查看主要是对日报、周报、月报、年报进行查看，可显示时间范围内的空气质量概况，可显示时间范围内的污染物变化趋势，可显示时间范围内的数值和环比情况，可显示时间范围内根据不同因子的排名情况，可在月报中以日历的方式显示空气质量情况。同时报表支持pdf和word导出。





　　数据报警

　　报警的方式有邮件、短信、微信公众号和平台弹窗报警。

　　报警的类型主要有离线、出0、超出限制、无数据、出直线、倒挂、百分比报警、平均数据推送、贝塔故障报警等。



　　派单管理

　　通过平台实现派单的功能，包括审批功能、完成功能、审核功能。同时在平台上可查看派单经历的具体过程，可对派单记录进行查询和导出。



　　视频查看

　　可查看绑定用户下的摄像头信息，如果摄像头和设备关联，还可看到设备数据。数据可查看最新分钟和小时数据。





　　移动监测

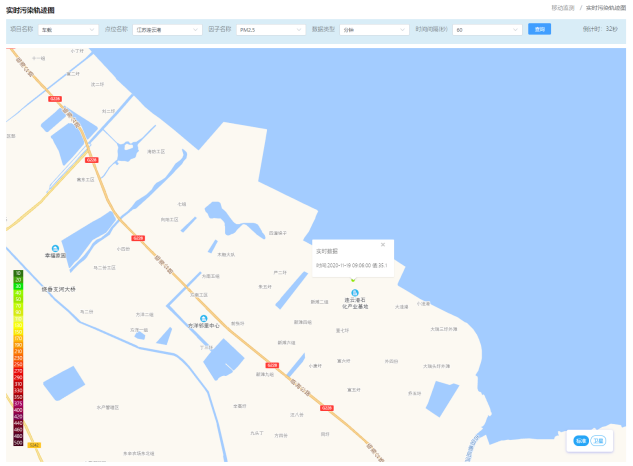

　　实时污染轨迹图

　　可根据选择设备，定时查询最近的点位并渲染到地图上，数据类型包括分钟和秒；可选择数据获取时间间隔。







　　手机APP

　　手机APP主要实现了实时数据列表展示、地图展示和消息推送功能。在列表展示中，点击点位名称，可查看该点位最近一小时的历史数据，同时对于PM10不同范围的数据采取不同的展示方式。在地图展示中，对于PM10不同范围的数据用不同颜色的图标渲染点位位置。

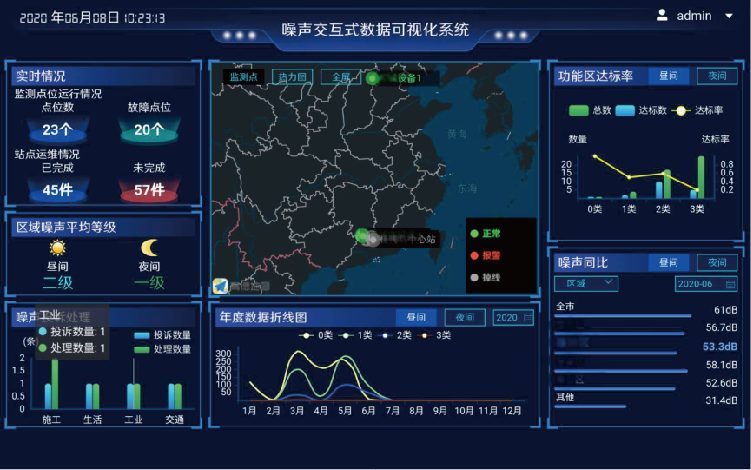

　　噪声监测可视化平台





　　特点

　　• 实时情况：主要显示监测点位总体的运行情况和点位运维情况；

　　• 噪声平均等级：分别显示区域内昼夜的平均等级；

　　• 投诉处理：通过柱状图显示区域内投诉及处理的情况；

　　• 点位可视化显示：在地图上显示所有点位的地理位置，通过不同颜色的图标显示出设备的运行及数据状态；

　　• 年度数据：年度平均数据通过折线图显示数据的波动；

　　• 达标率：不同功能区的达标情况；

　　• 同比数据：噪声年度同比数据情况分析。

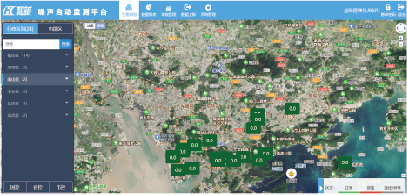

　　在地图上直观展示设备的位置，并可进行缩放控制，实现实时数据展示。可根据网格化标准对设备进行分点位查看，对监测点状态进行实时监控，将监控数据按照点位编号、监控类型、监控项、监控值、监控时间等信息整编存入实时数据库。

　　报表查看：主要是对日报、月报、季度报、年报，单点位报表，多点位报表，功能区报表，原始数据报表等进行查看，可查询一段时间内设备的所有数据信息；

　　数据上报：可将监测数据进行上报；

　　报警管理：对监测值超标的设备、离线设备信息进行实时提醒，以供后期处理和追溯；报警信息支持推送，可根据实际业务实现邮件报警推送。系统每小时进行检测，对系统中出现连续六小时无数据、连续六小时出零和小时数据超过限制进行邮件报警。

　　实时数据

　　实时数据可根据网格化标准对设备进行分点位查看，对监测点状态进行实时监控，将监控数据按照点位编号、监控类型、监控项、监控值、监控时间等信息整编存入实时数据库，可在地图上直观展示设备的位置，且在地图上可缩放控制，实现实时数据展示。







　　具备频谱分析功能，当监测数据超标时自动监测录音。可根据用户需求设定时长。







　　报表查看

　　报表查看主要是对日报、月报、季度报、年报进行查看，可查询一段时间内设备的所有数据信息，数据展示类型包括表格和折线图，表格方便查看各污染源的数值，而折线图可清晰看出设备一段时间内各因子的变化趋势，便于更好的分析。





　　统计分析

　　统计分析模块采用云计算与数据统计分析相结合的方法，支持针对各监测点位在用户指定的时间段内的趋势分析，支持噪声趋势分析，实现单站点、多站点的对比分析等；实现对噪声因子的历史数据查询，及各设备的运行状态等。







　　数据报警

　　报警信息模块对监测值超标设备、离线设备信息进行实时提醒，以供后期处理和追溯；报警信息支持推送，可根据实际业务实现邮件报警推送。

　　系统每小时进行检测，对系统中出现连续六小时无数据、连续六小时出零和小时数据超过限制进行邮件报警。

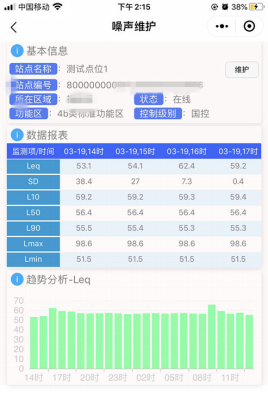

　　手机app

　　手机app主要实现了实时数据列表展示、地图展示和消息推送功能。在列表展示中，点击点位名称，可查看该点位最近一小时的历史数据，同时对于不同范围的数据采取不同的展示方式。在地图展示中，将不同范围的数据用不同颜色的图标渲染点位。消息推送是对一段时间内数据超标的点位和数据信息进行推送。

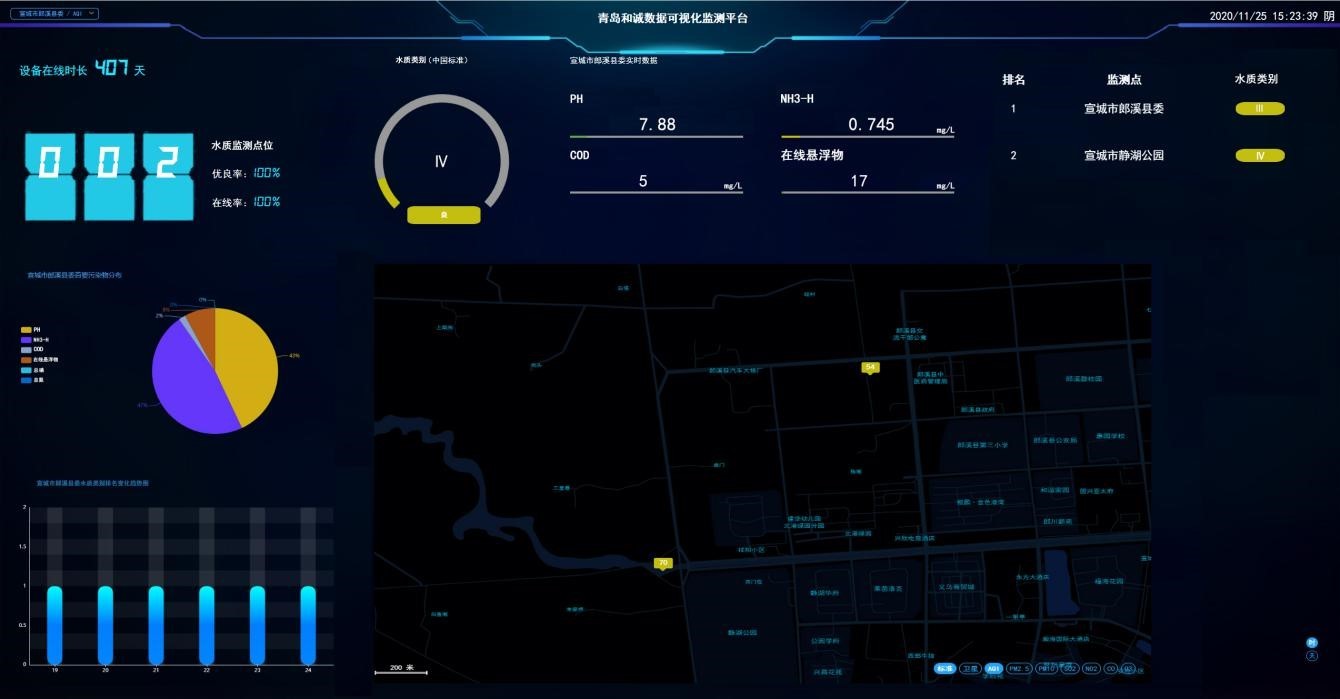

　　水质在线监测监控平台

　　环境水质在线监测设备，实时上传温度、pH、电导率、溶解氧、浊度等信息。产品体积小、成本低、移动方便，供电方便等特点。





　　• 自动定时上报采集数据，可设置上报时间间隔

　　• 基于Tlink物联网平台实现远程管理，数据记录&分析、历史查询、微信报警

　　• 支持网页、微信、APP等多种方式随时随地远程管理

　　• DTU设备3G/4G/5G可选

　　设备在线标示/实时数据

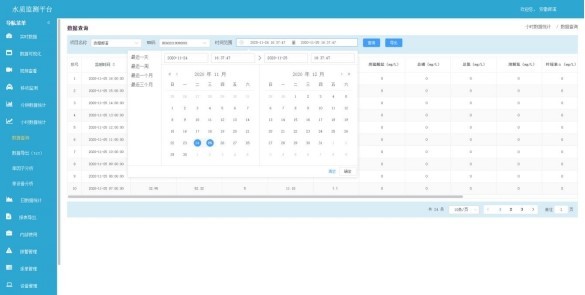

历史数据查询

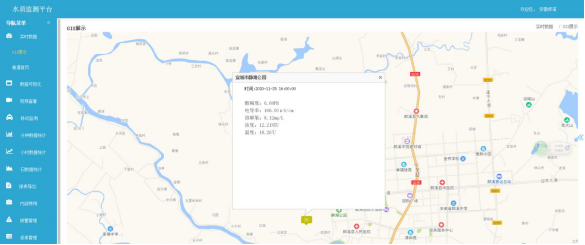

设备地图查看

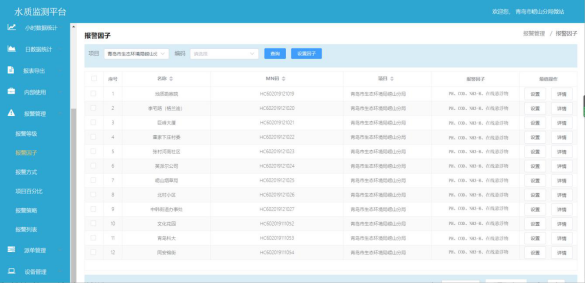

报警功能设定

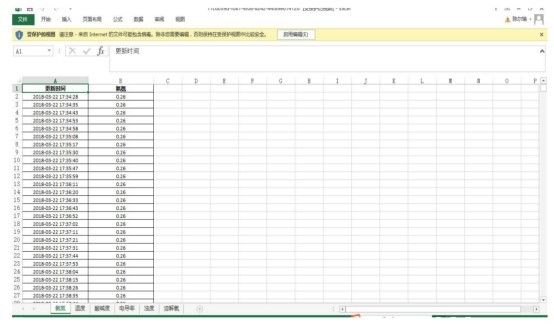

数据下载





　　油烟在线监测监控平台





　　系统功能

　　数据采集数据处理

　　数据监测对比分析

　　数据查询数据曲线

　　数据统计报表

　　企业档案管理

　　设备档案管理

　　用户管理手机APP

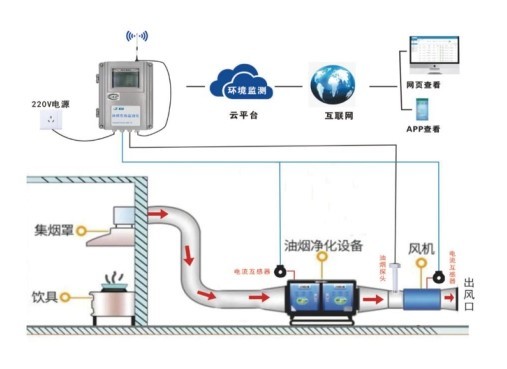

　　系统运行图



　　通过油烟在线终端，将采集到的工控、油烟浓度、非甲烷总烃等参数，通过无线通讯传输到云平台，经过平台数据分析，在网页版以及手机APP端查看相关参数。



　　建设依据

　　GB18483－2001《饮食业油烟排放标准(试行)》

　　HJ/T212-2005《污染源在线自动监控（监测）系统数据传输标准》

　　HJ477-2009《污染源在线自动监控（监测）数据采集传输仪技术要求》

　　CCAEPI-RG-Y-020《环保产品认证实施规则饮食业油烟浓度在线监控系统》



　　餐饮油烟监测管理系统

　　餐饮油烟监控管理系统是根据餐饮业油烟排放特点，餐饮业油烟污染治理、运维管理经验，开发出的一套餐饮业油烟污染源在线监控管理系统。

　　餐饮油烟在线监控平台包括饮食业油烟浓度在线监控仪和油烟在线监测管理平台。

　　饮食业油烟浓度在线监控仪安装于油烟净化设备后端，实时在线监测油烟排放浓度、油烟颗粒物、非甲烷总烃及净化设备、风机工况等参数，将监测数据实时发送到服务器；在线监控平台采集到的数据进行统计分析处理后，展示在网页端、手机APP等客户端进行访问查看油烟实时排放数据及历史数据等信息。
